Candela3D軟件最新版本3.8，歷時4個月的開發，現已正式發布，提供全新樁長篩選、全新匯流劃分、全新中壓匯流、橋架樁等大量實用功能。
新版本主要更新功能
（公眾號將陸續有文章對更新功能進行詳細說明）
1.自定義坡角、坡向范圍對山體著色功能
2.方陣布置全新界面和相關功能改進
3.梯田布置功能完善
4.全新匯流劃分功能
5.全新中壓匯流功能
6.電纜清冊分層設置埋深，更準確統計電纜量
7.全新篩選樁長功能
8.導出到PVsyst自動簡化山體和抬升方陣，加快導入dae的速度
9.電纜敷設材料選型全新界面和相關功能改進
10.新增生成橋架樁功能
11.調整支架并生成土方網格支持設置土方平衡
12.新增導入導出設置參數功能，方便協作和統一設置
13.道路自動倒角完善

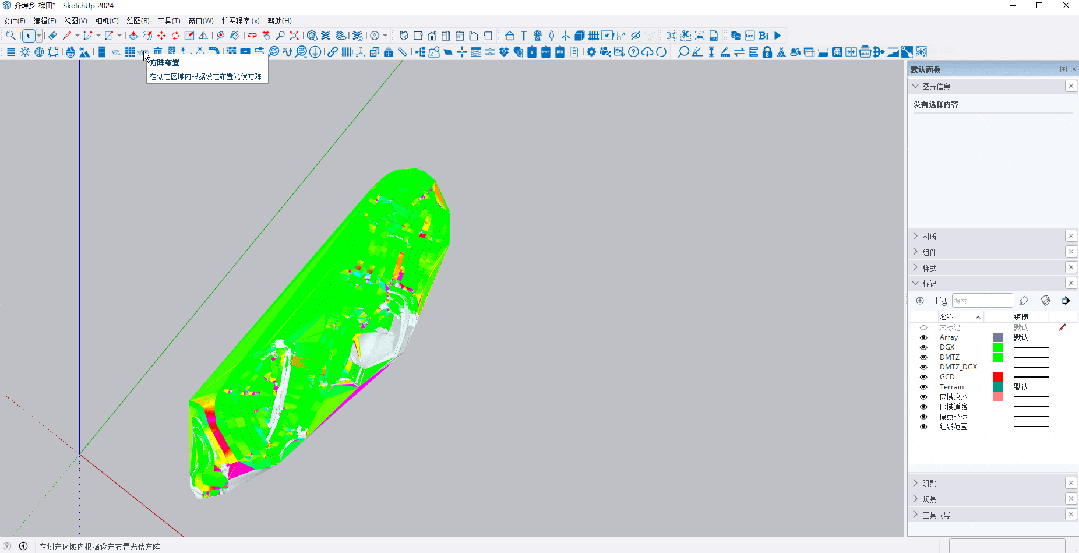

1.自定義坡角、坡向范圍對山體著色功能

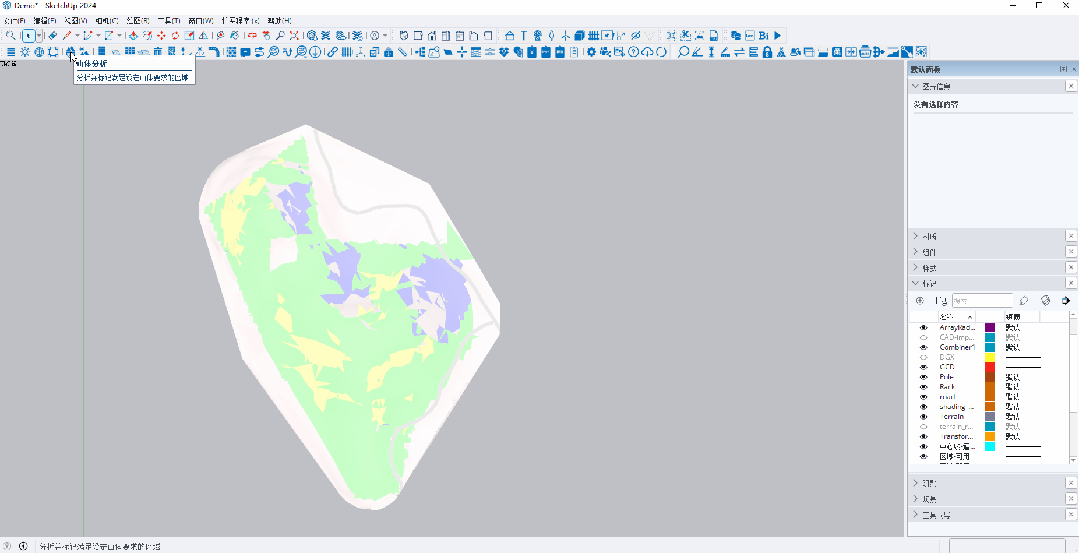

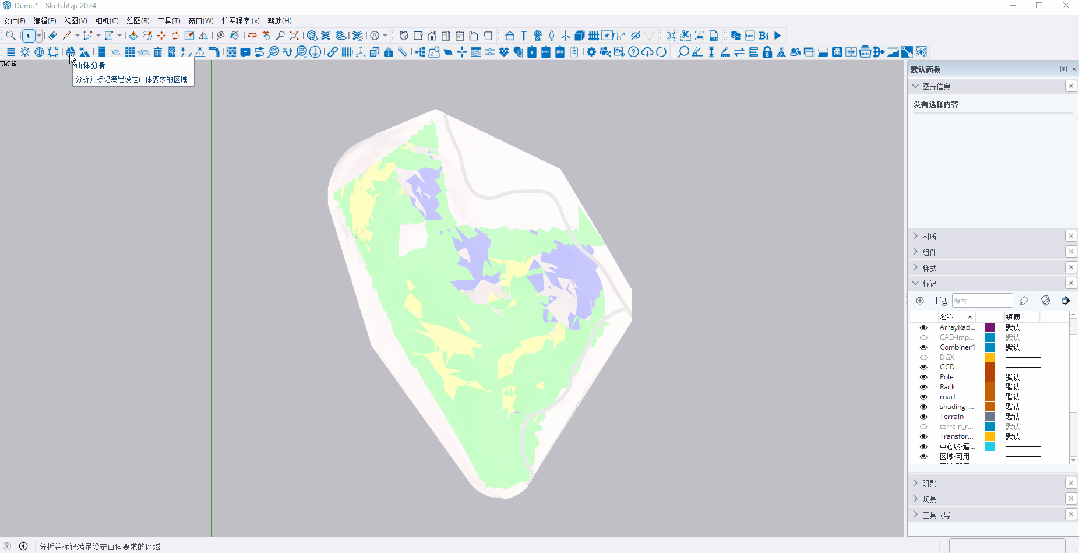

按坡向分析

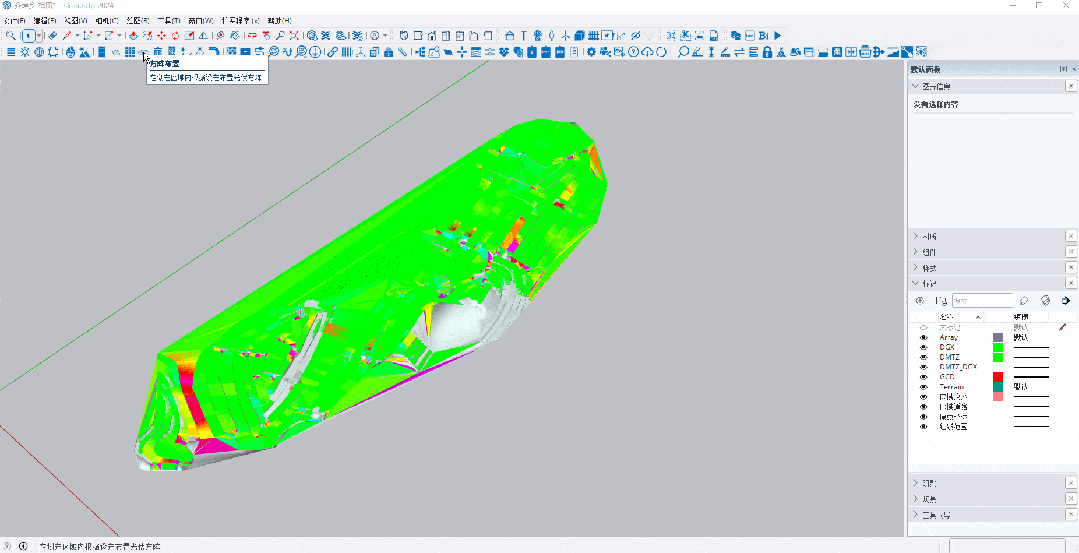

按自然坡角分析

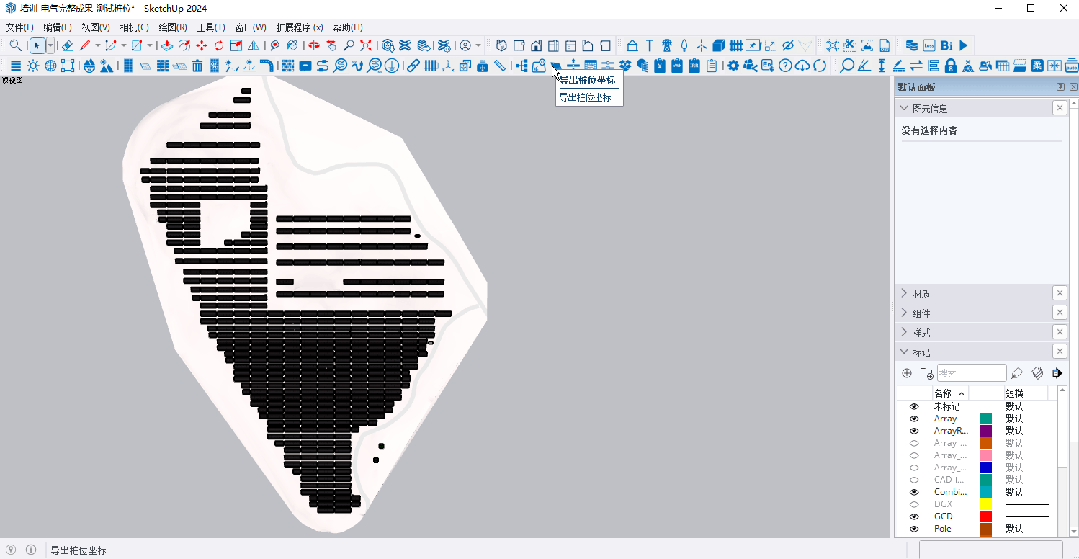

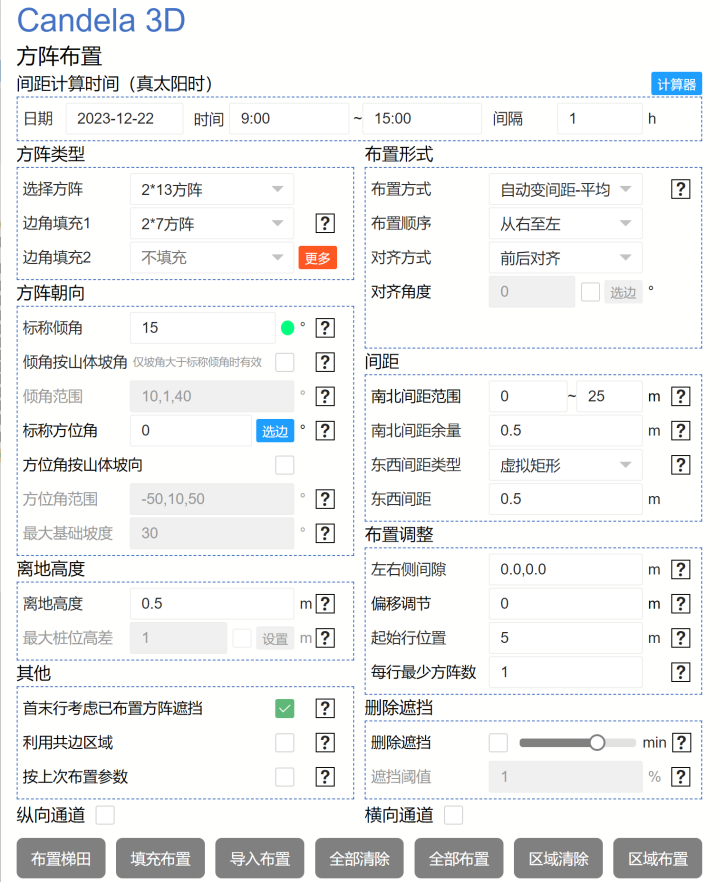

2.方陣布置全新界面和相關功能改進
界面：全新布置界面，并增加參數：最小南北間距和最大南北間距
順坡向布置：提示用戶選擇朝北的方陣是否自動轉向?yàn)槌喜贾?/span>
順坡角和順坡向布置：在布置之前提前檢查并提示用戶選擇相應的操作
變間距–優化間距調整：使得適應平地，并且布置更為整齊
橫向通道：布置方陣時就算橫向通道小于間距也繪制中心實體線
3.梯田布置功能完善
新增全部布置和按中心線布置功能。
全部布置
按中心線布置
4.全新匯流劃分功能
優化菜單選項和交互操作，方便用戶快速完成匯流劃分。
用戶在正常模式下，可通過“創建多個匯流區域—按計劃”和“創建多個匯流區域—重設計劃”，實現靈活、自定義的快速劃分。原有的“連續劃分”模式也可以繼續使用。
重設計劃
索套選取，嘗試重設計劃

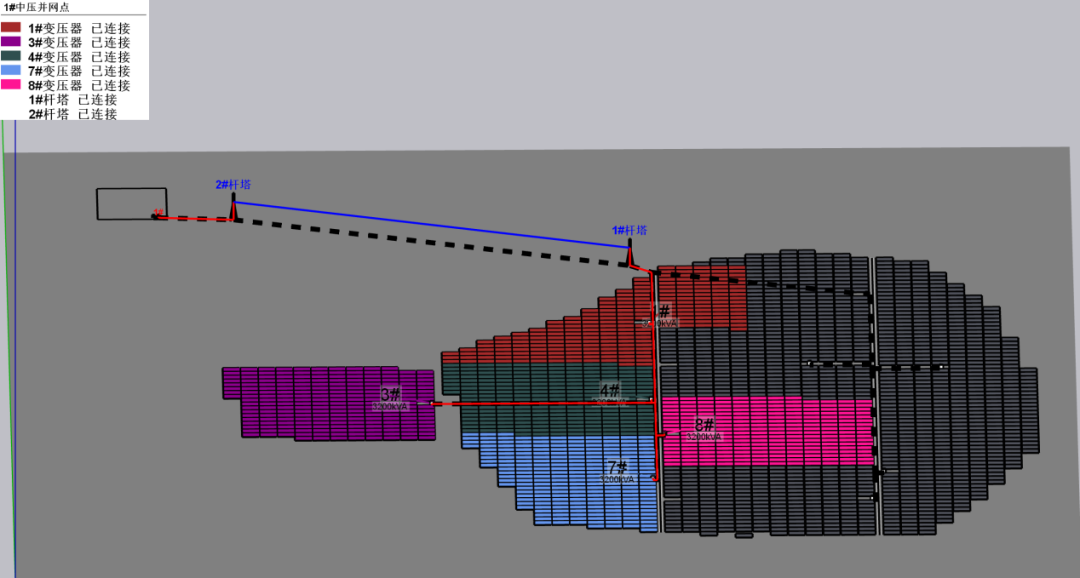

5.全新中壓匯流功能
新版中壓集電線路設計功能，分為以下7個步驟：
-
放置并網點（中壓開關柜）和鐵塔（電纜和架空混合項目）；
-
整場繪制公用的電纜路徑，路徑可成環；
-
手動指定哪些變壓器、鐵塔歸屬到哪個并網點；
-
軟件自動將對每個并網點，在公用路徑上，尋找總長度最短的連接路徑；
-
校驗連接關系，手動修改連接關系，或增加中壓連接箱；
-
設置電纜清冊計算條件，計算并導出電纜清冊；
-
導出中壓電纜路徑到CAD中，并自動繪制中壓連接關系圖。

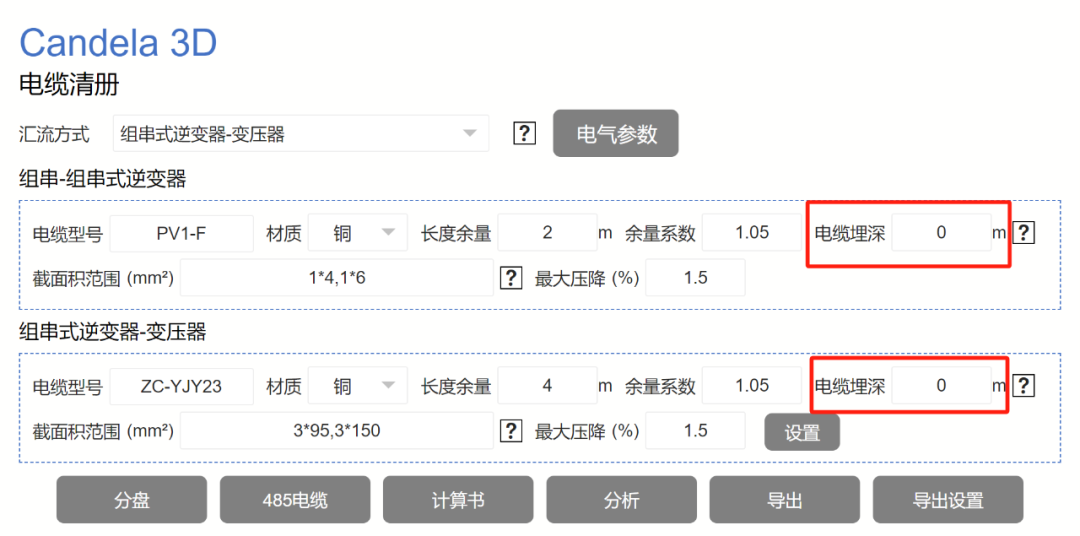

6.電纜清冊分層設置埋深，更準確統計電纜量
以往，Candela3D在計算組串或逆變器出線電纜長度時，通過統一的“長度余量”來模擬電纜入地、出地的部分（如直埋1米深需加2米余量）。然而，這種方式存在一定的問題：部分無需入地的電纜也被增加了余量，造成成本估算發生偏差。本版本，Candela3D?推出「電纜埋深」分層設置功能。
7.全新篩選樁長功能
樁離地高度固定-篩選柱長-雙樁

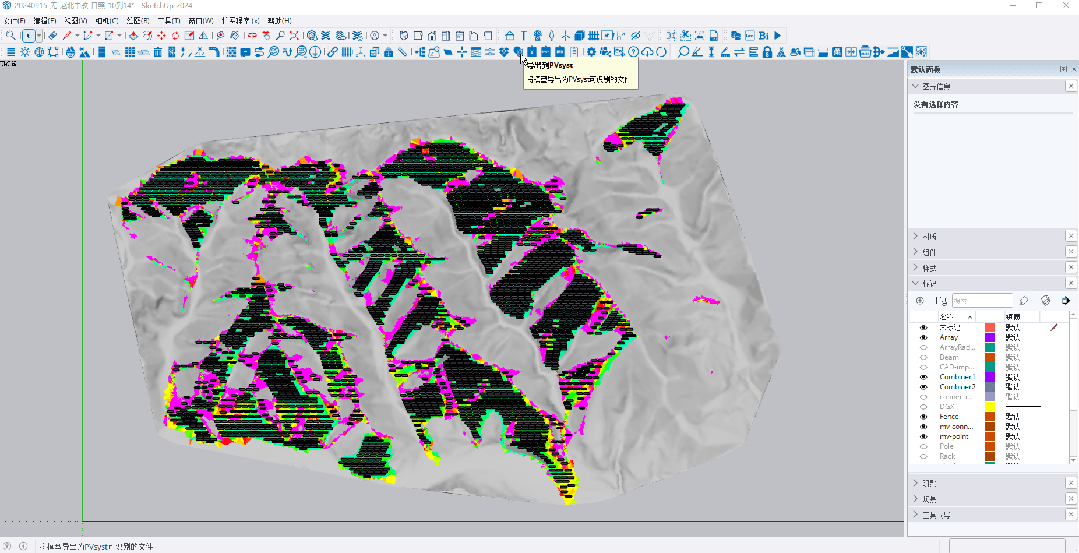

8.導出到PVsyst自動簡化山體和抬升方陣，加快導入dae的速度
用戶不需要重新生成山體，在導出dae時按提示設置簡化參數即可，并可適當將方陣整體抬升，防止導入到PVsyst之后報錯。

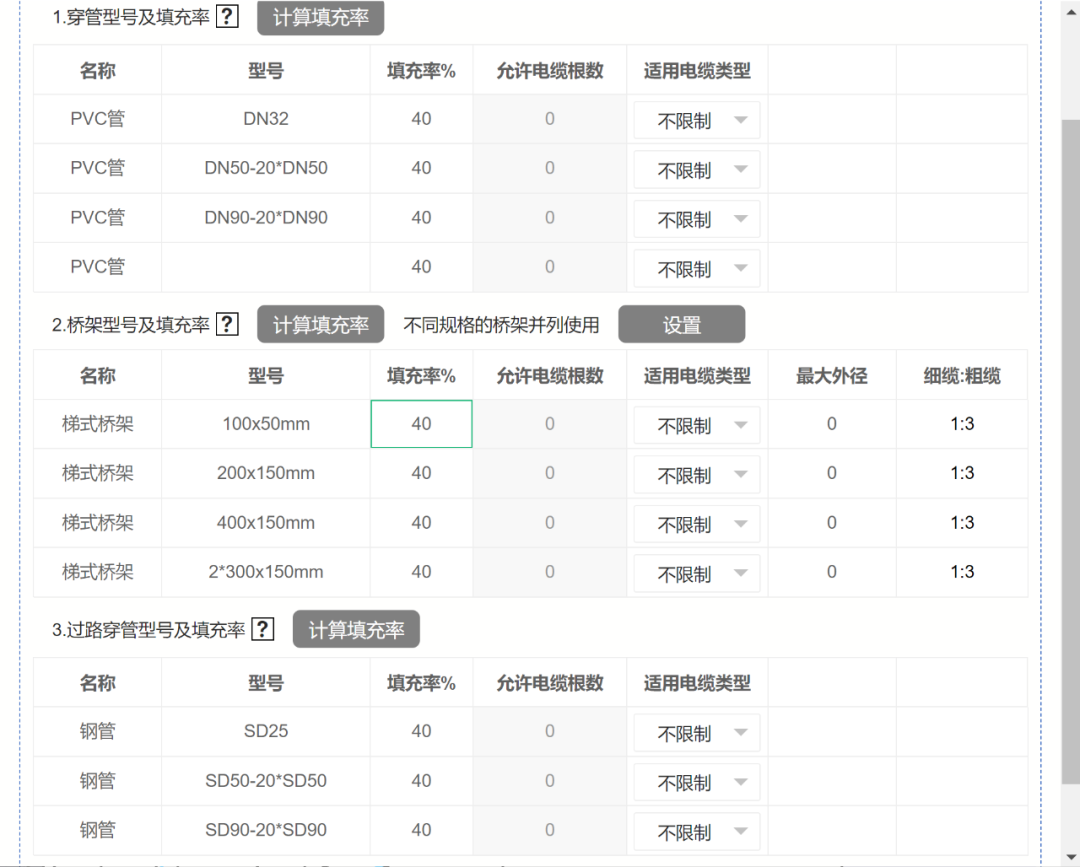

9.電纜敷設材料選型全新界面和相關功能改進
全新電纜選型界面，可設置不同型號電纜外徑、計算填充率和不同規格橋架并列使用。
增加粗交直電纜穿管敷設、增加組串縱向直埋敷設。
電纜敷設所有類型增加允許電纜根數限制。
10.新增生成橋架樁功能
對漁光互補等需要用橋架進行電纜敷設時，由于橋架的支撐樁的跨度不能太大，除充分利用支架已有的樁基之外，還需要在支撐跨度超過設定值的地方額外增加橋架樁。

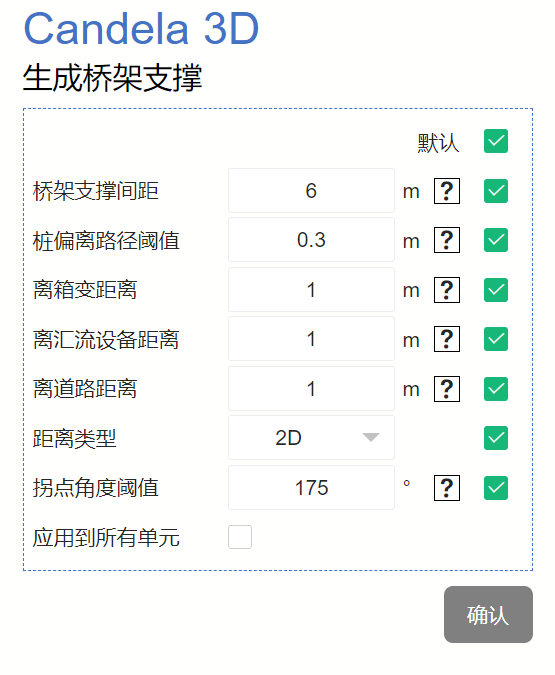

Candela3D軟件可自動根據設定生成橋架樁，設置界面如下：

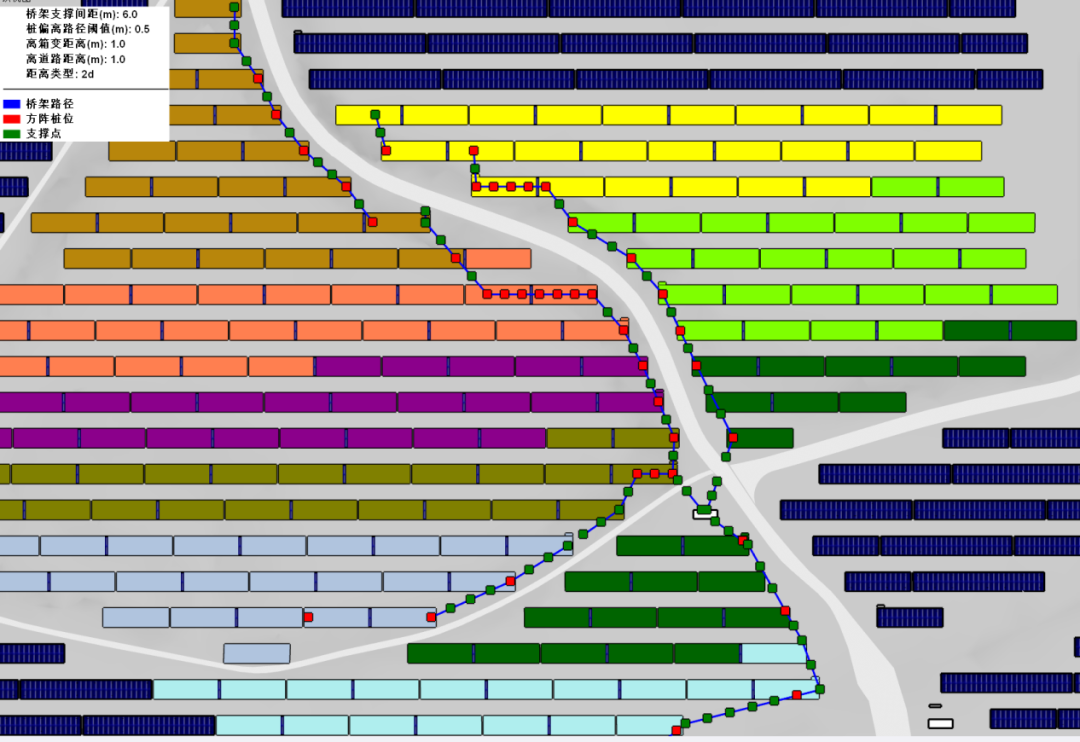

計算結果頁面如下圖：

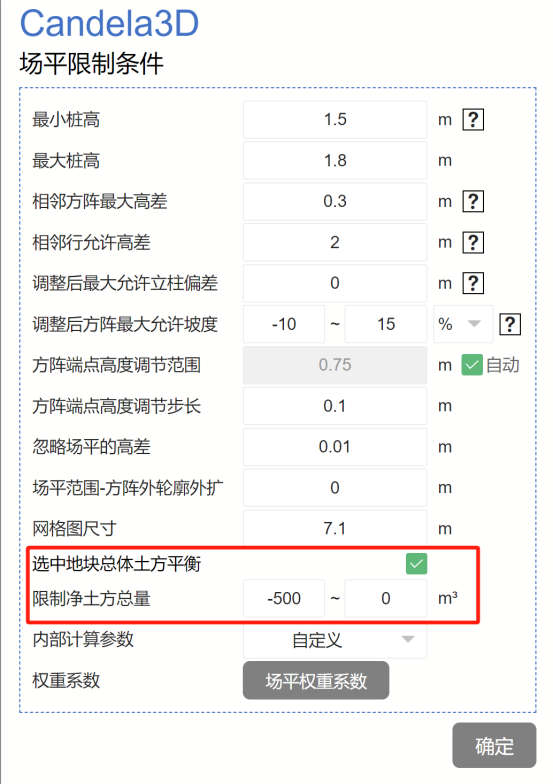

11.調整支架并生成土方網格支持設置土方平衡
支持設定目標凈方量，軟件會自動迭代。
12.新增導入導出設置參數功能，方便協作和統一設置

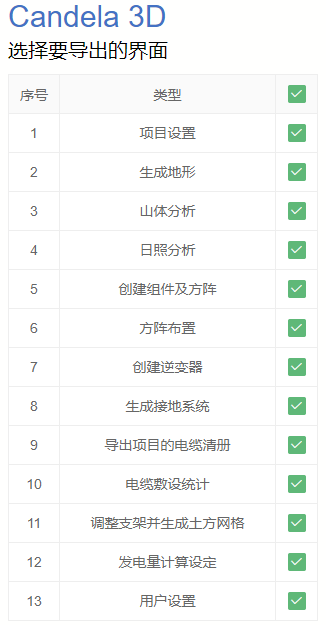

在團隊協作或項目交接過程中，不同成員（或部門）可能需要處理同一個項目的不同階段，Candela3D?軟件中的眾多界面（如項目設置、山體/日照分析、方陣布置、用戶設置等）通常包含大量自定義配置，為了確保工作流程的連續性和界面設置的一致性，避免用戶在接手項目時重復進行參數設置，Candela3D?新增了界面參數導入/導出功能。
13.道路自動倒角完善
在設計光伏場區道路時，軟件自動根據設定的拐彎半徑，對道路中心線進行倒角，并生成相應的雙線道路，可節省大量的工作量。
?道路自動倒角
各更新功能的詳細情況，請關注公眾號后續文章。
