在光伏電站設計中，電纜量對項目成本的控制至關重要。以往，Candela3D在計算組串或逆變器出線電纜長度時，通過統一的“長度余量”來模擬電纜入地、出地的部分（如直埋1米深需加2米余量）。然而，這種方式存在一定的問題：部分無需入地的電纜也被增加了余量，造成成本估算發生偏差。

?

為解決這一關鍵問題，Candela3D?推出「電纜埋深」獨立參數設置功能。

?

核心改進

?

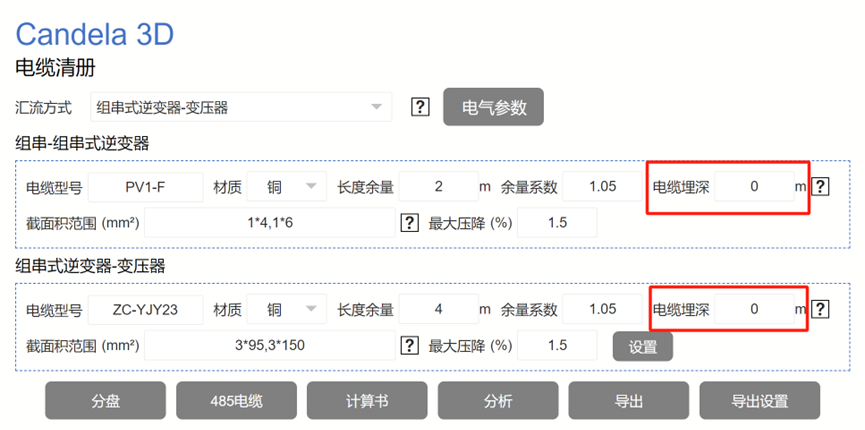

獨立分層設置：可分別為“組串出線層級”和“逆變器出線層級”精確設定電纜埋深值。

?

靈活定義敷設方式：

• 正值：表示電纜位于地面以下的埋深深度（如直埋1米則輸入?1m）。

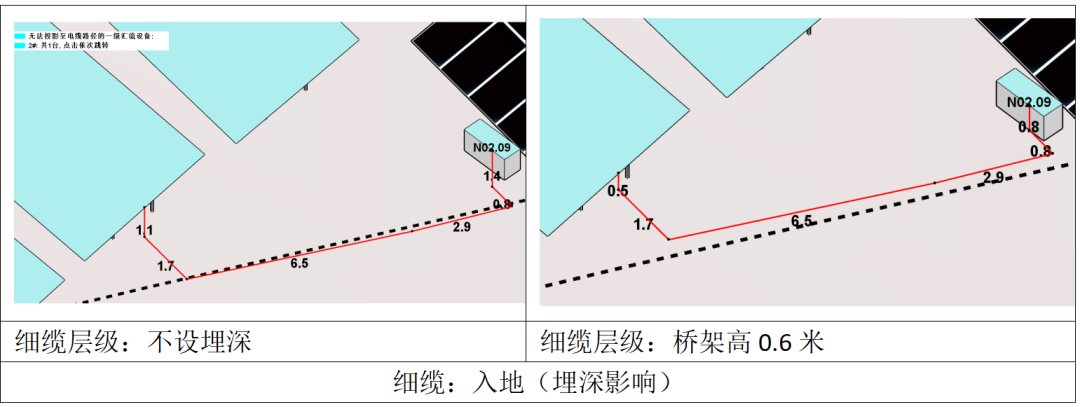

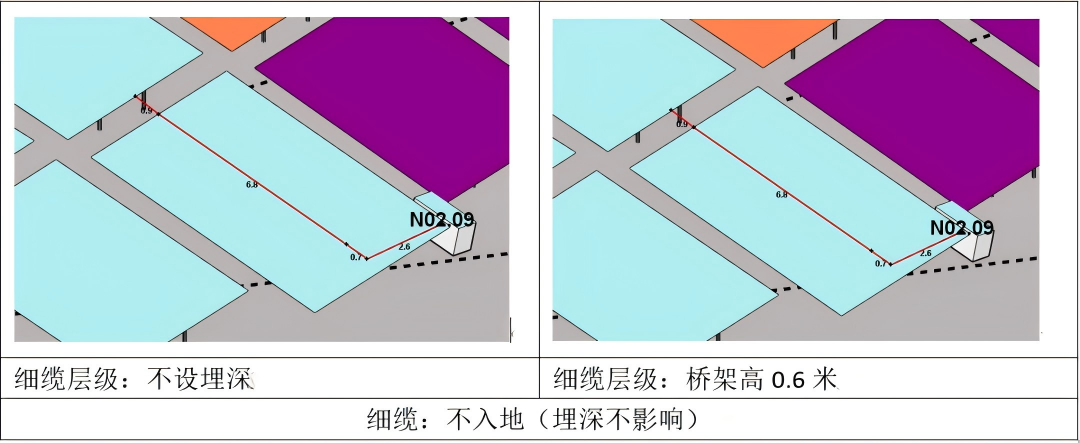

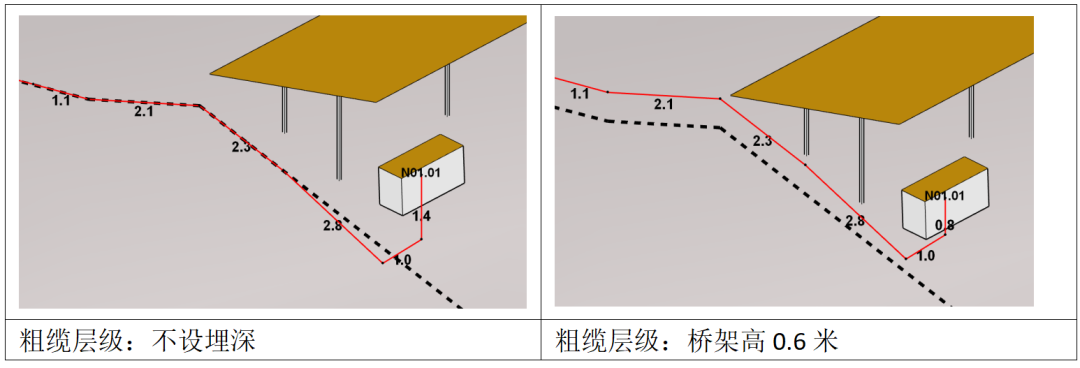

• 負值：表示電纜位于地面以上的高度（如橋架敷設離地高度）。
• 0m：表示電纜沿地表敷設。

?

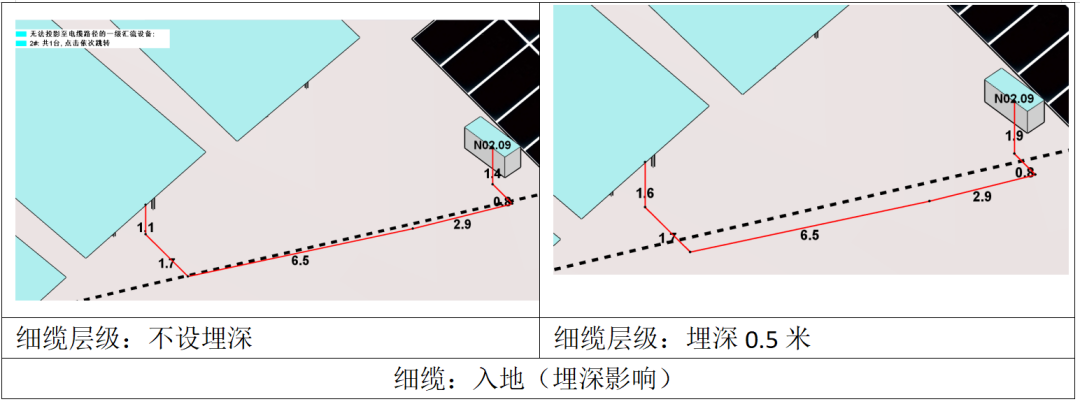

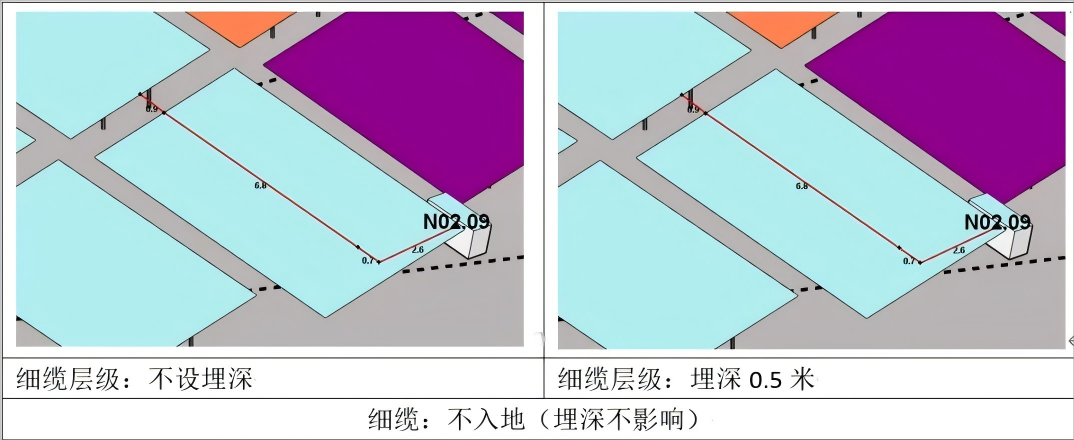

精準投影計算：軟件將嚴格依據設定的埋深值，僅在電纜路徑實際需要下地/出地的投影段計算對應的埋深長度。

?

工具顯示優化：

在“設備電纜工具”中查看時：

• 分段顯示的長度為實際測量長度，已動態包含地形起伏、精確埋深、設備離地高度的綜合影響。

• 左下角標注的“總長度”即為電纜清冊中的長度，其計算公式為：(電纜三維長度?+?用戶定義的長度余量) *?余量系數。

?

?
