問題背景
平單軸支架長度可超百米，地形略微的起伏都會使得支架的南北向高差過大；這會造成陰影遮擋，并且無法行走清洗機器人。
為此，一般需要對支架進行調整，使得南北相鄰支架的高差在設定范圍內（一般在0.3米左右），但支架立柱的可調節范圍一般只有0.3米左右，必然會有立柱的長度不滿足要求。因此，一般需要對場地進行平整。
本文擬對以下三種場平方案的場平量進行比較：
場平方案1：只調整支架離地高度
表1-1?方案1主要場平結果
圖1-1?：方案1方陣軸線方向剖面

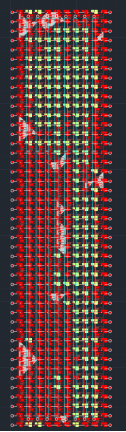

圖1-2?：方案1土方網格
（白色填充：不動土；紅色：填；黃色：挖）
?
場平方案2：同時調整支架離地高度和坡度
表2-1?方案2主要場平結果

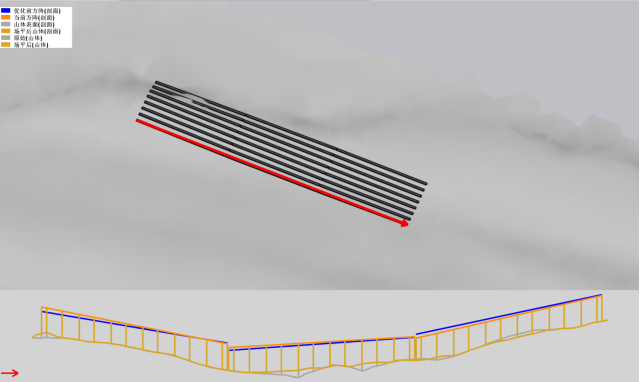

圖2-1：方案2方陣軸線方向剖面

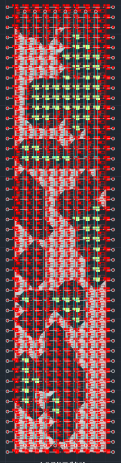

圖2-2?：方案2土方網格
（白色填充：不動土；紅色：填；黃色：挖）

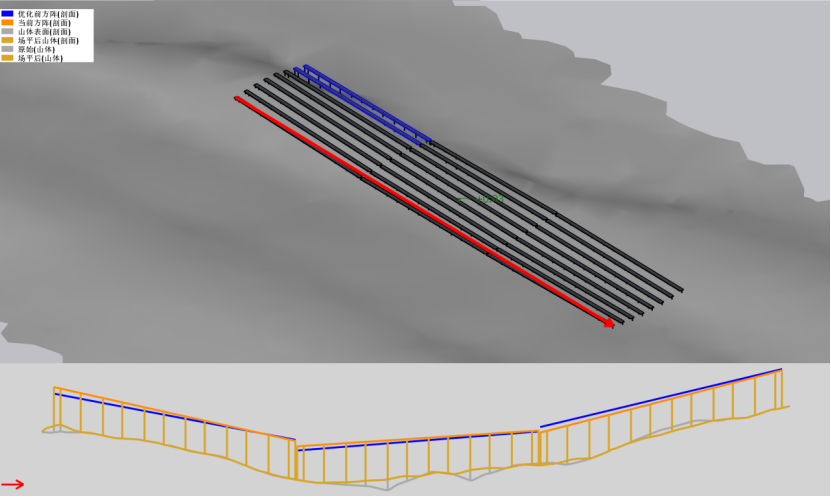

圖3-1?：方案3方陣軸線方向剖面
?

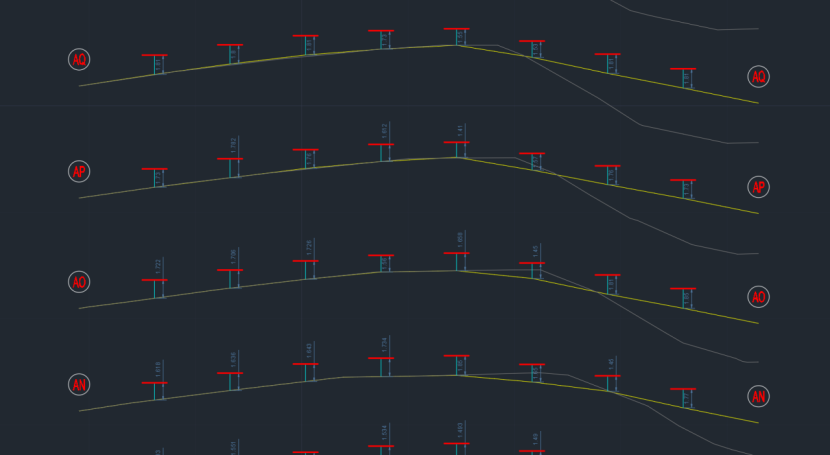

圖3-2?：方案3垂直于方陣軸線方向剖面
?
小結
?
各方案的主要場平結果如下：
|
方案 |
動土面積比例% |
挖方體積?m3 |
填方體積??m3 |
凈土方體積?m3 |
|
1 |
98.2 |
-4777.3 |
2208.0 |
-2569.2 |
|
2 |
72.0 |
-1653.3 |
1655.3 |
2.2 |
|
3 |
72.5 |
-881.7 |
4063.2 |
3181.5 |
?
從上表可以看出：
1）單純只是調整支架的離地高度，動土面積太大，并不適合；
2）通過同時調整支架的離地高度和坡度，動土范圍和土方量均明顯減少；
3）控制相鄰行的高差，會使得整體土方量有明顯的增大，建議相鄰行高差取值要慎重。
?
