匯流劃分在設計工作中占據相當大的工作量，Candela3D提供自動劃分功能，但完全采用自動劃分有時無法得到最理想結果。

?

在Candela3D軟件3.8.2版本中，軟件新增了以下功能，通過手動與自動相結合的方式幫助用戶加快完成匯流劃分，得到理想的劃分結果：

?

• 按框選確定剔除方向

• 重設計劃自動提示缺補數量

• 手動和自動相結合

?

1.按框選確定剔除方向

?

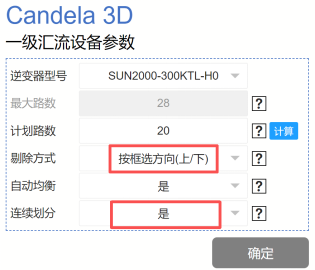

① 選擇“連續劃分”，“按框選方向（上/下）”

?

② 當按框選方向：上/下，對應的剔除方式為：

?1：下右，2：下左，3：上右，4：下左

?

當按框選方向：左/右，對應的剔除方式為：

?1：右下，2：左下，3：右上，4：左上

?

操作視頻如下：

?

2.重設計劃自動提示缺補數量

?

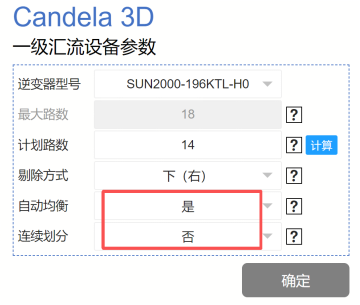

① 選擇“非連續劃分”和“自動均衡”

?

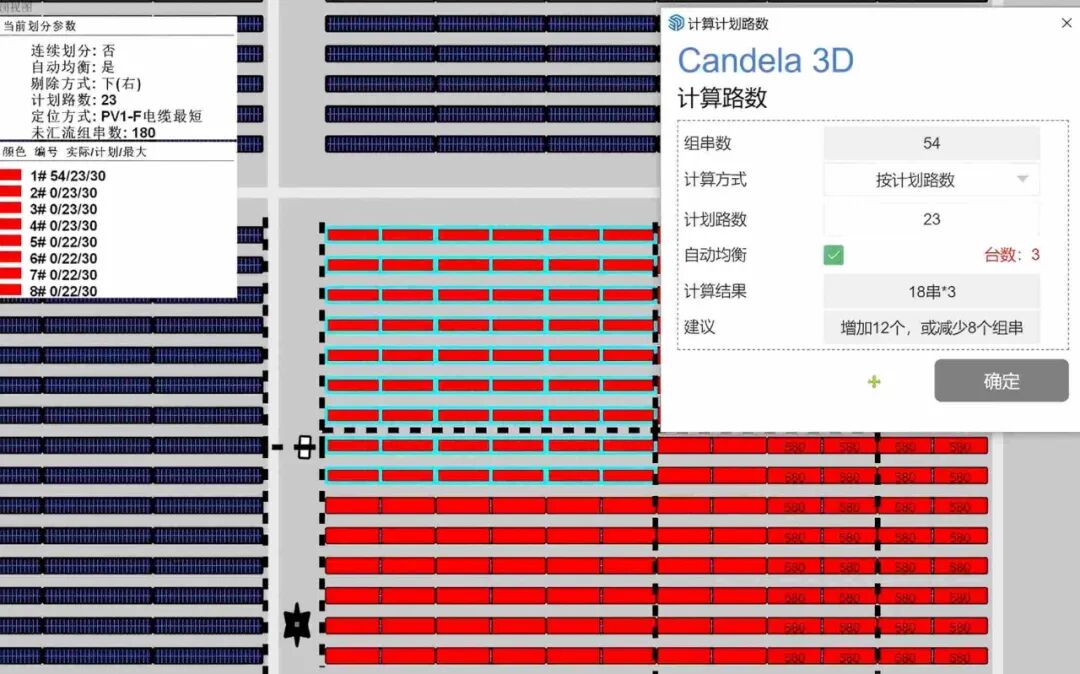

② 當軟件采用自動均衡模式時，軟件根據左側的匯流計劃，在重設計劃時自動提示應補充或減少的組串?dāng)?shù)量，以使得劃分的結果與計劃一致

?

?

3.手動與自動結合劃分

?

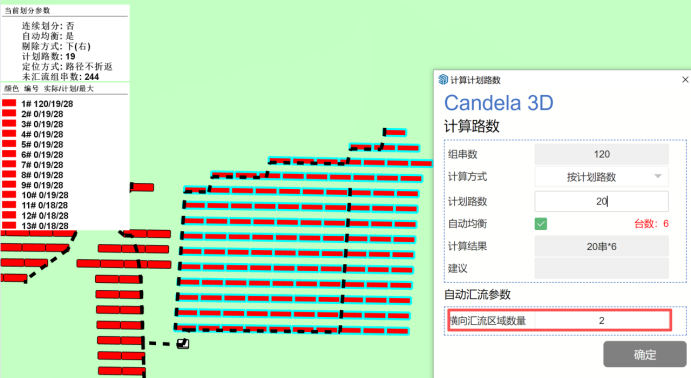

用戶可以框選部分組串，右鍵選擇自動匯流，可設置“橫向匯流區域數量”

?

?

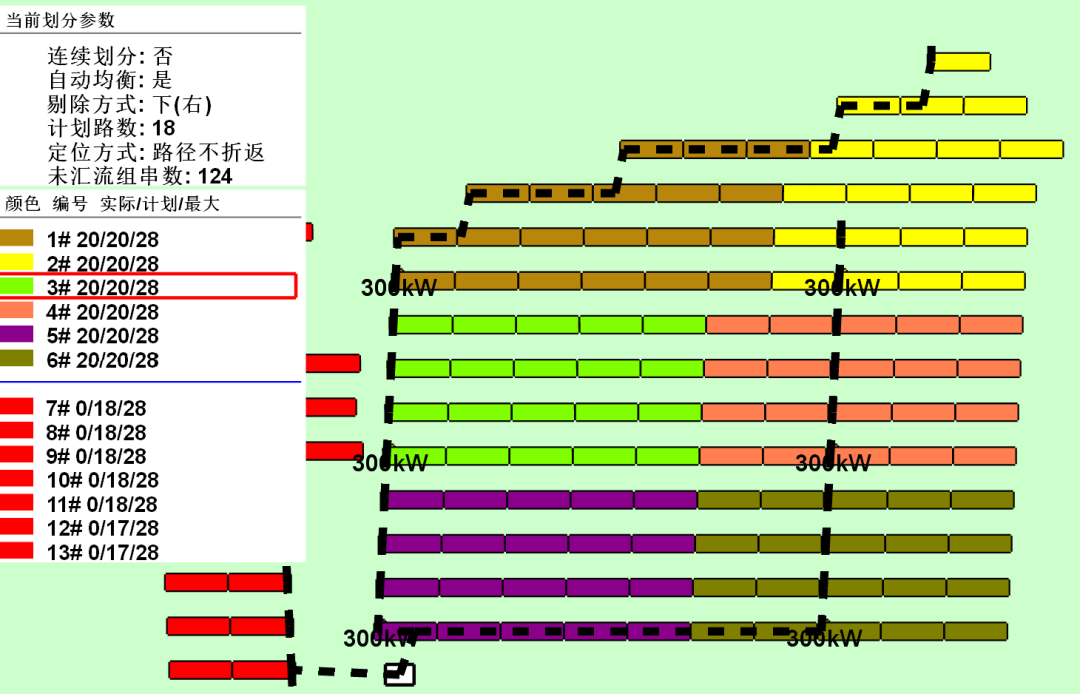

匯流結果如下：

?
